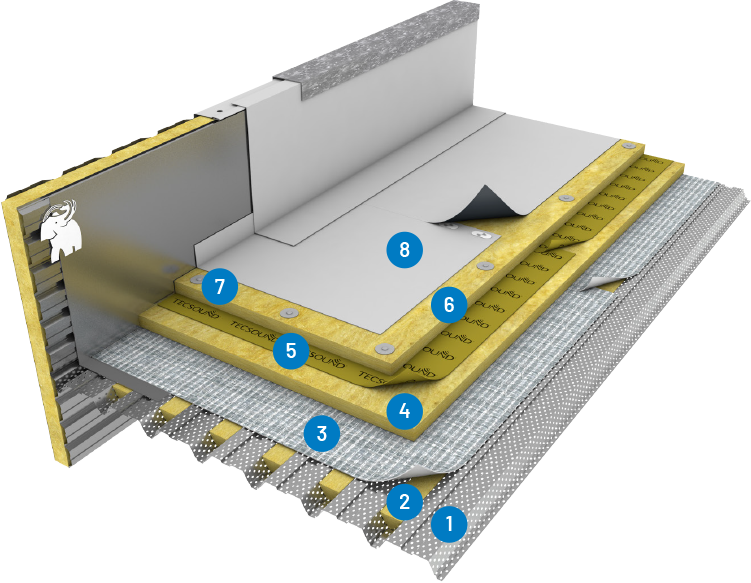

Bac perforé avec double lit de laine minérale
+ étanchéité synthétique

Descriptif

Système comportant une membrane Tecsound pour l’isolation acoustique et un double lit de laine minérale pour l’isolation thermique.
La membrane Tecsound est intégrée entre l’isolant thermique et la laine minérale.
L’étanchéité est réalisée par une membrane synthétique.

Solution acoustique

Tecsound 70 agit comme masse du système et comme amortisseur des vibrations sur support bac acier perforé.
La membrane permet d’accroître le niveau d’isolation au bruit aérien de la toiture, surtout aux faibles fréquences et l’isolation au bruit de pluie agissant comme élément amortisseur des vibrations.

Conseils

Le système est adapté pour un emploi en grandes surfaces, centres commerciaux, bâtiments industriels, tertiaires et palais sportifs.
Le pare-vapeur acoustique et le remplissage des nervures avec la laine de roche ainsi que le bac métallique complètement perforé donnent d’excellents résultats en absorption (jusqu’à αS =1).

	Avec Tecsound	Avec Tecsound
F (Hz)	R (dB)	αw
100	17	17,9
125	23,2	16
160	21,4	15,5
200	24,5	16,4
250	27,8	14,1
315	28,4	15,8
400	31,4	21
500	33,1	24,1
630	36,4	26,2
800	39	24,6
1000	45,9	24,9
1250	50,6	25,7
1600	52,5	27,8
2000	59	30,9
2500	63,4	34,8
3150	67,3	37
4000	75	41,4
5000	77	43,9

Indices

Avec isolant Rw (C;Ctr) = 39 (-2;-7) dB
R_A,tr = 32 dB - αS = 1
