Double peau
Bac perforé avec laine minérale + étanchéité bitume
ACOUSTIQUE

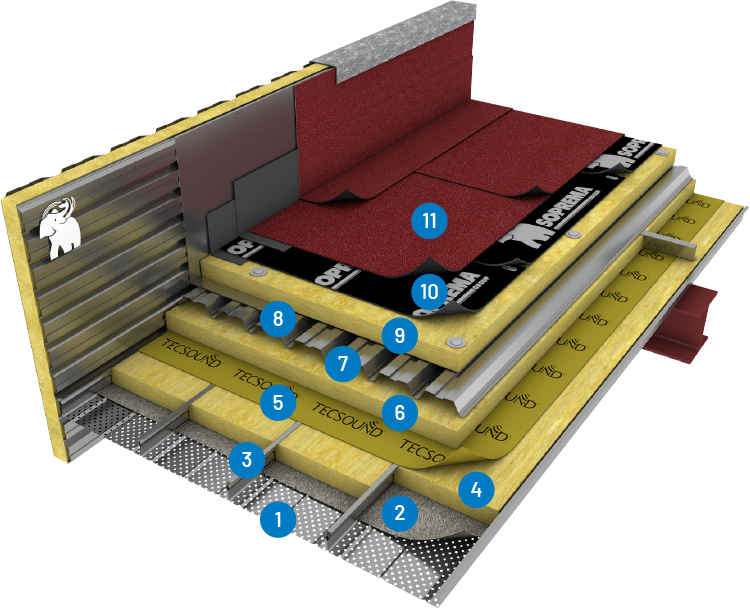

Système d’isolation acoustique et thermique avec panneaux de laine minérale et finition en revêtement d’étanchéité bitume
- Isolmur 92.500 AC 1,25 mm
- Pare-vapeur acoustique
- Cavaliers en Ω
- Laine minérale : 90 mm
- Tecsound 50
- Laine minérale : 120 mm
- Ecarteur 1,5 mm / h 120 mm
- NERVOBAC 48 0,75 mm
- Laine minérale : 120 mm
- Membrane d'étanchéité en bitume
- Revêtement étanchéité en bitume
Descriptif
Système avec la membrane Tecsound pour l’isolation acoustique et un double lit de laine minérale pour l’isolation thermique.
L’étanchéité bi-couche est réalisée par une membrane bitume.
Solution acoustique
L’incorporation de Tecsound 50 permet d’accroître le niveau d’isolation global, mais surtout d’agir sur les faibles fréquences du fait de l’apport de masse et de l’élasticité dans le système.
Conseils
Système spécialement adapté aux toitures des palais des congrès, auditoriums et musées situés en zones exposées au trafic urbain, ferroviaire et aérien.
Le plateau métallique perforé associé avec le feutre acoustique contribuent à atteindre le niveau d’absorption acoustique nécessaire pour l’aconditionnement optimal.

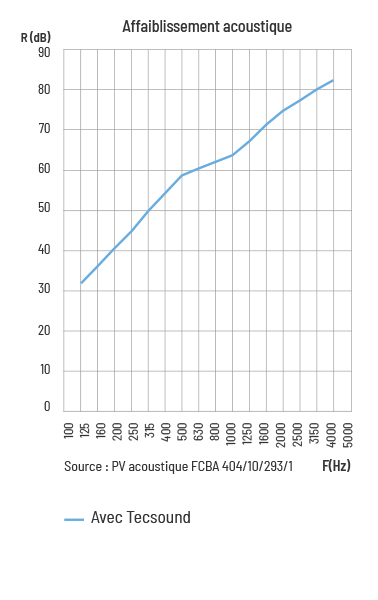

Performances acoustiques
| Avec Tecsound | |
|---|---|
| F (Hz) | R (dB) |
| 100 | 29,4 |
| 125 | 33,7 |
| 160 | 37,6 |
| 200 | 42,5 |
| 250 | 47,6 |
| 315 | 50,8 |
| 400 | 55,4 |
| 500 | 59,2 |
| 630 | 60,1 |
| 800 | 61,6 |
| 1000 | 64,4 |
| 1250 | 68,8 |
| 1600 | 71,6 |
| 2000 | 75,1 |
| 2500 | 79,3 |
| 3150 | 81,7 |
| 4000 | 81,4 |
| 5000 | 83 |
Indices
Avec isolant Rw (C;Ctr) = 57 (-3;-11) dB
RA,tr = 46 dB
