Système plénum et isolant

Descriptif

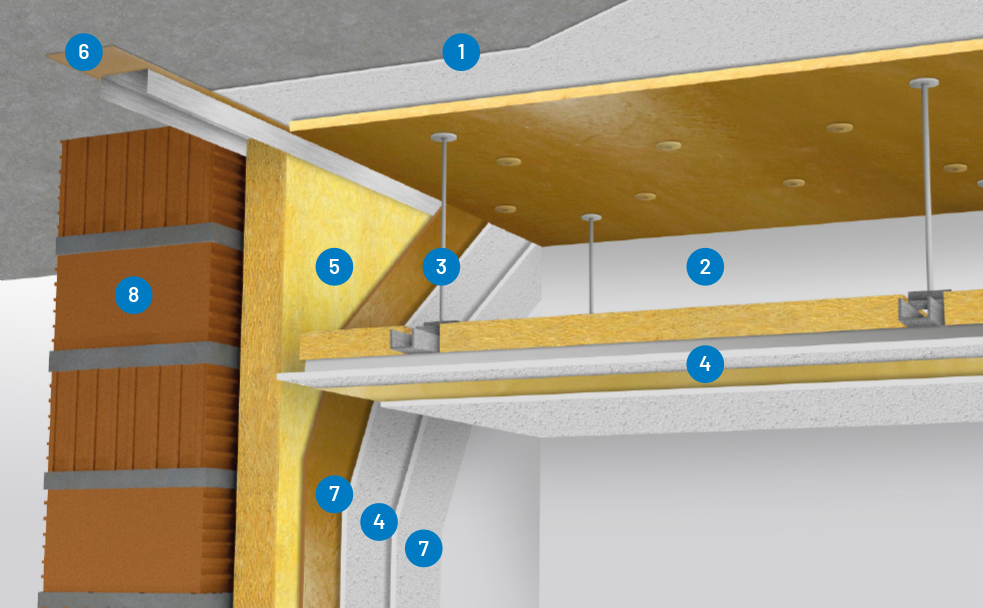

Système de faux plafond avec un plénum de 200 mm.
Parement : Le complexe Tecsound FT 75 collé à la dalle du plafond permet d’augmenter le pouvoir d’insonorisationgrâce au système de masse élastique qui est créé et à la viscoélasticité du Tecsound, ainsi que de sceller les imperfections de la dalle.
Isolant acoustique : Tecsound SY 50, membrane viscoélastique de base polymère, avec une face autocollante. La membrane est placée entre deux plaques de plâtre, améliorant le comportement de du faux plafond à différentes fréquences, et réduisant la transmission des vibrations de la dalle.

Solution acoustique

Tecsound SY 70 : ep.3,5 mm; masse surfacique 7 kg/m²
Tecsound FT 75 : ep.14 mm, masse surfacique : 7,5 kg/m²

Mise en œuvre

• Vérifier que l'enduit de la dalle est en bon état et que sa surface soit régulière. Dérouler et découper le rouleau de Tecsound FT au format voulu.
• Appliquer la colle de contact avec un rouleau sur le plâtre et sur le feutre Tecsound FT 75 et attendre le temps recommandé par le fabricant de la colle.
• Positionner le Tecsound FT au support et adhérer par une pression uniforme sur toute sa surface.
  Répéter l'opération jusqu'à placer les plaques
• Positionner les fixations mécaniques fixations PT-H afin de renforcer la tenue du produit
  Utilisatiojn de 5 unités / m²
• Sceller les joints avec Tecsound S50 Band 50 (si un chevauchement est installé)
• Ajustez la distance de la chambre à air (20 cm) à l’aide d’amortisseurs anti-vibration. Fixez la plaque de plâtre avec le Tecsound FT et remplissez l’espace avec de la laine minérale.

Conseils

Système de plafond acoustique pour les locaux de grande capacité, les salles de musique, les restaurants, bars, magasins, et les supermarchés, centres commerciaux.

Le système est complété par un matériau absorbant tel que la laine minérale pour remplir la chambre à air et par l’utilisation d’amortisseurs pour joindre élastiquement le plafond à la dalle et réduire ainsi la transmission des vibrations.

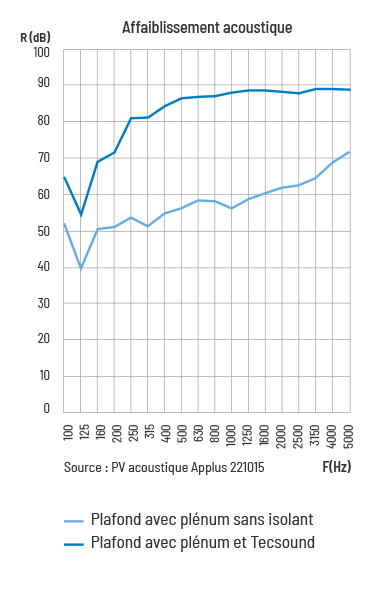

	Plafond avec plénum sans isolant	Plafond avec plénum et Tecsound
F (Hz)	R (dB)	R (dB)
100	52,2	65,4
125	39,2	54,5
160	50,1	69
200	51	71,2
250	53,7	80,6
315	50,9	81,3
400	54,6	84
500	56,2	85,9
630	58,3	86,2
800	57,8	86,6
1000	56,4	87,9
1250	58,5	88,2
1600	60,2	88,1
2000	61,7	87,9
2500	62,5	87,7
3150	64,5	88,7
4000	68,2	88,7
5000	71,3	88,1

Indices

Système sans isolant Rw (C;Ctr) = 58 (-1;-3) dB
Système avec Tecsound Rw (C;Ctr) = 85 (-6;-11) dB
