Système avec plénum

Descriptif

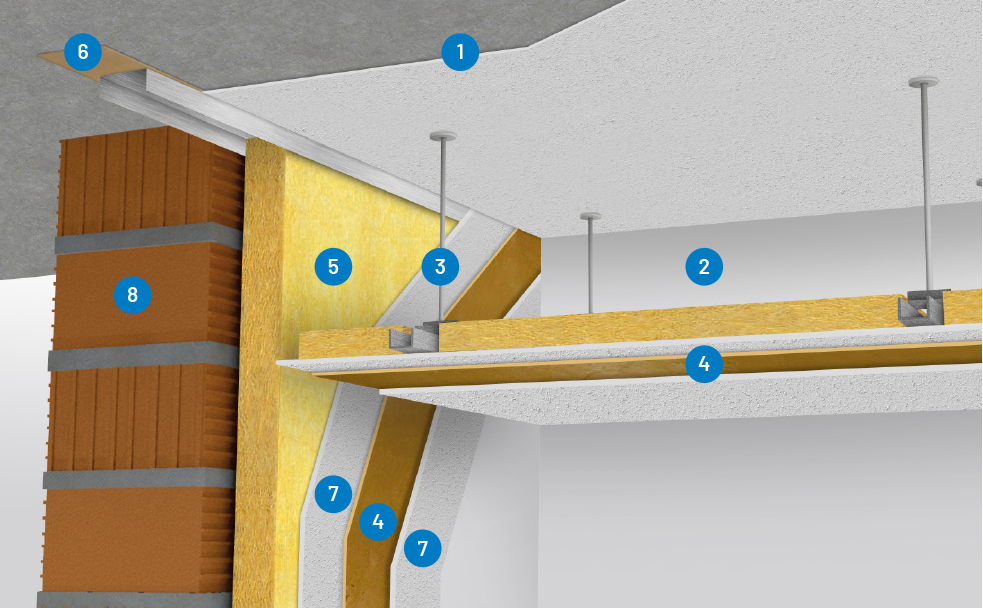

Système de faux plafond avec un plénum de 200 mm.
Parement : crépi de plâtre au plafond.
Isolant acoustique : Tecsound SY 70, membrane viscoélastique de base polymère, avec une face autocollante. La membrane est placée entre deux plaques de plâtre, améliorant le comportement de du faux plafond à différentes fréquences, et réduisant la transmission des vibrations de la dalle

Solution acoustique

Tecsound SY 70 : ep.3,5 mm; masse surfacique 7 kg/m²

Mise en œuvre

• Dérouler et découper le rouleau de Tecsound SY au format voulu
• Poser la membrane sur la plaque de plâtre en position horizontale avec le logo TECSOUND visible
• Retirer 20-30 cm du film protecteur de l'adhésif et faire adhérer de manière uniforme sur la plaque de plâtre
• Retirer progressivement le film protecteur et faire adhérer la membrane Tecsound SY à la plaque, en marouflant la surface
• Retirer progressivement le film protecteur et faire adhérer  la membrane Tecsound SY à la plaque, en marouflant la surface
• Ajustez la distance de la chambre à air (20 cm) à l’aide d’ammortisseurs anti-vibration.
  Fixez la plaque de plâtre avec le Tecsound SY et remplissez l’espace avec de la laine minérale.

Conseils

Système de plafond acoustique pour les locaux de grande capacité, les salles de musique, les restaurants, bars, magasins, et les supermarchés, centres commerciaux.

Le système est complété par un matériau absorbant tel que la laine minérale pour remplir la chambre à air et par l’utilisation d’amortisseurs pour joindre élastiquement le plafond à la dalle et réduire ainsi la transmission des vibrations.

	Plafond avec plénum
F (Hz)	R (dB)
100	61
125	56
160	57
200	60
250	52
315	65
400	67
500	70
630	72
800	75
1000	77
1250	79
1600	82
2000	84
2500	85
3150	85
4000	104
5000	108

Indices

Plafond avec plénum Rw (C;Ctr) = 73 (-1;-5) dB
