Mur maçonné

Mur en brique creuse

AFFAIBLISSEMENT
ACOUSTIQUE

Contre cloison maçonnée sur brique

TECSOUND-Offre-surfaces-cloisons-cloison-72-48-Tecsound-SY

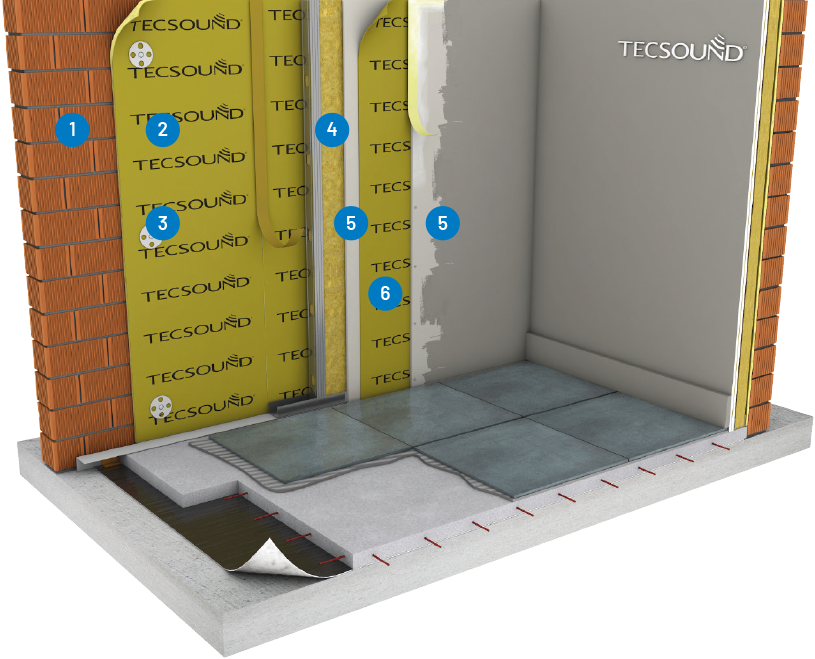

  1. Brique creuse
  2. Tecsound FT75
  3. Fixation PT-H
  4. Laine minérale 45 mm
  5. Plaque de plâtre
  6. Tecsound SY50

Descriptif

Mur de briques céramique de 140 mm d’épaisseur recouvert de plâtre des deux côtés.
Parements : Plaque de plâtre type BA13.
Isolant acoustique : Tecsound FT75 fixé mécaniquement au mur, Tecsound SY adhésivé entre 2 plaques de plâtre. Tecsound FT est un complexe constitué d’un feutre poreux et de la membrane Tecsound. Tecsound SY, membrane viscoélastique de base polymère, avec une face autocollante et l’autre face revêtue d’un non-tissé.
Remplissage : Laine minérale de 45 mm.
Épaisseur totale : Jusqu’à 247 mm.

Solution acoustique

Tecsound FT75 : ep.14 mm ; masse surfacique 7,6 kg/m2
Tecsound SY50 : ep.2,5 mm ; masse surfacique 5 kg/m2

Mise en œuvre

La feuille est admissible sur la plupart des supports constructifs habituels.

  • Dérouler et découper le rouleau de Tecsound FT au format voulu
  • Appliquer la colle contact  sur le support et sur la face feutre du Tecsound FT
  • Positionner le Tecsound FT sur le support et le faire adhérer par une pression uniforme sur toute sa surface.
  • En option, le Tecsound FT peut également se fixer mécaniquement par des fixations PT-H.
    Utilisation de 4 unités/m².
  • Répéter l'opération et sceller les joints avec Tecsound S50 Band 50 (si un chevauchement est installé)

Conseils

Montage spécifique pour les séparations maçonnées de grande épaisseur.

La membrane Tecsound SY permet d’améliorer l’indice d’affaiblissement acoustique du parement léger de plaque de plâtre. La solution Tecsound FT apporte une forte isolation acoustique et amortissement des vibrations.

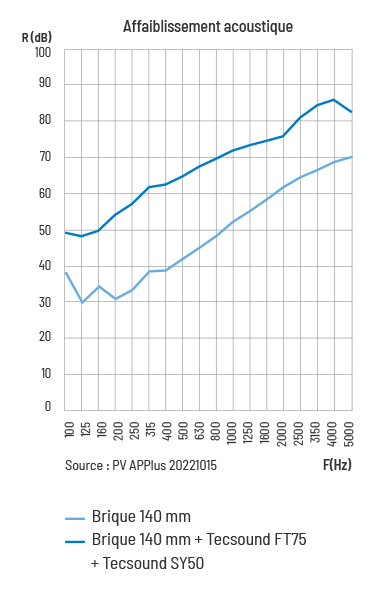

Performances acoustiques

  Brique 140 mm Brique 140 mm + Tecsound  FT + Tecsound SY
F (Hz) R (dB) R (dB)
100 38,4 49,9
125 29,9 48,3
160 34,4 50
200 31,1 54,6
250 33,8 57,7
315 38,5 61,9
400 38,,9 63,1
500 42,1 65
630 45,7 68
800 48,5 69,9
1000 52,4 72,5
1250 55,6 73,7
1600 58,8 74,7
2000 62,2 76,4
2500 65,1 81,4
3150 66,9 84,8
4000 69,1 86,2
5000 70,5 82,9

Indices

Brique 140 mm Rw (C;Ctr) = 46 (-1;-5) dB
Brique 140 mm + Tecsound FT + Tecsound SY50
Rw (C;Ctr) = 68 (-2;-6) dB
