Cloison de séparation
Cloison type SAD 180
ACOUSTIQUE

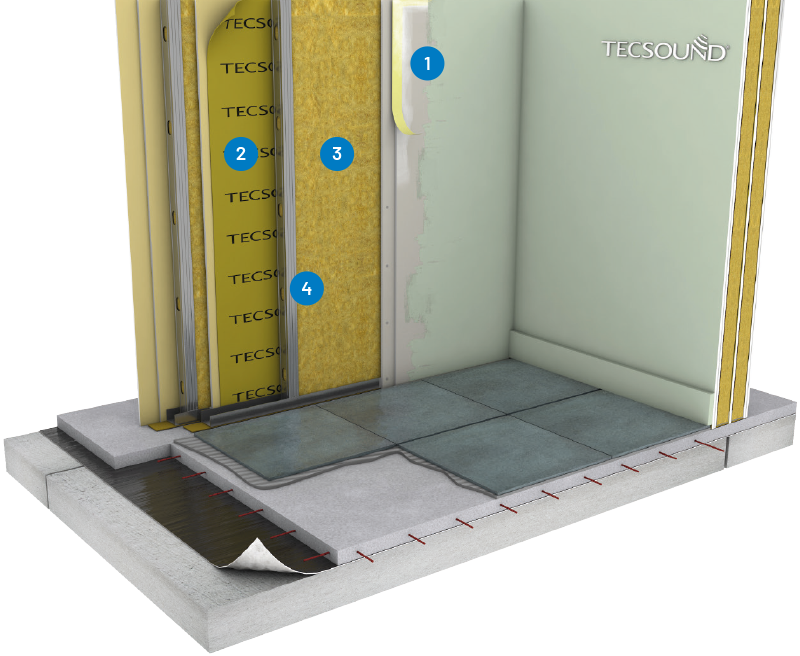

Cloison de séparation à parement double et ossature métallique
- Plaque de plâtre
- Tecsound SY
- Laine minérale 45 mm
- Montant
Descriptif
Cloison séparative à double ossature remplie d’isolant et d’une membrane Tecsound adhésivée sur un parement.
Ossature : Montants 48 mm en double ligne alternés et adossés.
Parements : 3 plaques de plâtre type BA13 d’un côté et 2 plaques de plâtre type BA13 de l’autre côté.
Isolant acoustique : Tecsound SY, membrane viscoélastique de base polymère, avec une face autocollante et l’autre face revêtue d’un non-tissé.
Remplissage : Laine minérale épaiseur 2 x 45 mm.
Solution acoustique
Tecsound SY50 : ep.2,5 mm ; masse surfacique 5 kg/m²
Tecsound S100 : ep.5 mm ; masse surfacique 10 kg/m²
Mise en œuvre
- Dérouler et découper le rouleau de Tecsound SY au format voulu
- Poser la membrane sur la plaque de plâtre en position horizontale avec le logo TECSOUND visible
- Retirer 20-30 cm du film protecteur de l'adhésif et faire adhérer de manière uniforme sur la plaque de plâtre
- Retirer progressivement le film protecteur et faire adhérer la membrane Tecsound SY à la plaque, en marouflant la surface
- Retirer progressivement le film protecteur et faire adhérer la membrane Tecsound SY à la plaque, en marouflant la surface
- Positionner la plaque avec le Tecsound SY sur le support et fixer mécaniquement par des vis.
Conseils
La cloison SAD 180 convient pour toutes les applications de cloisons séparatives : elle est en particulier applicable en logements, en bureaux et autres bâtiments tertiaires.
L’application du Tecsound SY permet d'accroître l’isolement de la séparation et d’améliorer l’affaiblissement acoustique pour un meilleur confort de vie.

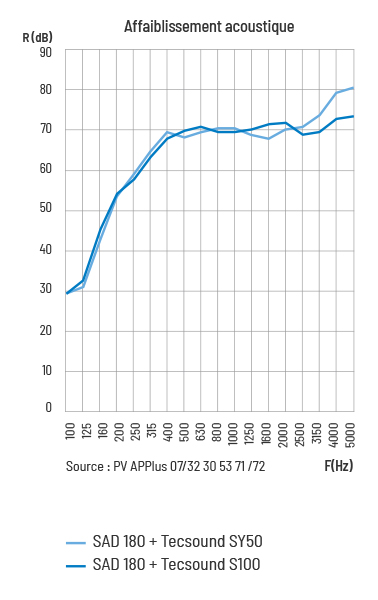

Performances acoustiques
| SAD 180 + Tecsound SY50 | SAD 180 + Tecsound S100 | |
|---|---|---|
| F (Hz) | R (dB) | R (dB) |
| 100 | 29,1 | 29,5 |
| 125 | 30,7 | 31,8 |
| 160 | 42,6 | 44,7 |
| 200 | 53,3 | 52,9 |
| 250 | 58,4 | 57,5 |
| 315 | 64,1 | 63,4 |
| 400 | 68,7 | 67,9 |
| 500 | 68,1 | 68,7 |
| 630 | 69,4 | 70,4 |
| 800 | 70,2 | 69,4 |
| 1000 | 70,4 | 69,5 |
| 1250 | 68,8 | 69 |
| 1600 | 67,9 | 70,9 |
| 2000 | 70,6 | 71,7 |
| 2500 | 70,2 | 68,9 |
| 3150 | 73,8 | 68,9 |
| 4000 | 78,8 | 72,4 |
| 5000 | 80,2 | 72,7 |
Indices
SAD 180 + Tecsound SY50 Rw (C;Ctr) = 60 (-6;-13) dB
SAD 180 + Tecsound S100 Rw (C;Ctr) = 62 (-6;-15) dB
* Information sur le niveau d’émission de substances volatiles dans l’air intérieur, présentant un risque de toxicité par inhalation, sur une échelle de classe allant de A+(très faibles émissions) à C (fortes émissions).
